ロックボルト軸力計

ロックボルトに作用している軸力の大きさと、その分布状況からロックボルトの支保効果を把握し、ボルトの打設間隔、ボルト長及びボルト耐力などの妥当性を判断します。棒鋼ロックボルトの上下に溝加工をし、測点位置にゲージを貼り付けて、ひずみを測定、ひずみ出力からロックボルトの種類による軸力換換算式を用いて軸力を求めます。

機械式地中変位計

地中内の変位を測定する計器で、トンネル坑内に設置することにより、掘削に伴う地山の緩み範囲が推定できます。また、トンネル地表面に事前に設置すれば掘削に伴う地盤の先行変位を含めた変位が計測できます。変位計本体の構成は、測定筒･固定フランジ部・変位伝達鋼線・加圧式アンカで　構成されています。各測点に加圧式アンカを固定し、アンカに連結した変位鋼線を　トンネル壁面に固定した測定筒（固定フランジ）の基準面まで延長し、変位鋼線の頭部と測定筒基準面の距離を、デジタル表示のデジマチックノギスにより、変位を測定するものです。

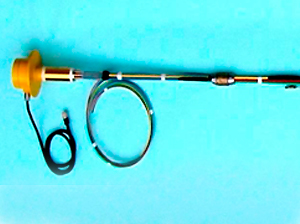

電気式地中変位計

本器はNATMを始め地下空洞などの掘削に伴う地山のゆるみ変位を、電気的に計測するために小型、軽量化を図った計器です。変位計の構成は、電気変換部・変位伝達鋼線・加圧式アンカで構成されています。ボ－リング孔内の所定位置に加圧式アンカを固定する、アンカに連結された鋼線は、トンネル壁面の変位計の変位シャフトと固定され、シャフトの変位分が電気信号に変換され計測できます。

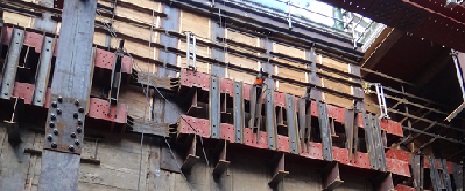

支保工応力測定

鋼製支保工応力測定は、支保工に発生する応力の大きさから、支保工の適切な寸法・形状・建込み間隔を判断するためのものです。支保工に直接ひずみゲージを貼り、支保工に生ずるひずみから応力を求め軸力、曲げモーメント、せん断力を求めることができます。

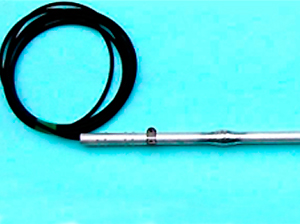

AGF鋼管用
アルミパイプひずみ計

長尺先受工法は、トンネル掘削時に長尺先受鋼管により、地山の沈下制御や緩み防止と施工の安全性を確保する工法です。本器は、長尺先受鋼管の支保効果を定量的に評価し、合理的な先受工の設計を評価するため、長尺先受鋼管の軸応力と曲げ応力を測定するひずみ計です。

AGF鋼管用
PETパイプひずみ計

長尺先受工法は、トンネル掘削時に長尺先受鋼管により、地山の沈下制御や緩み防止と施工の安全性を確保する工法です。本器は、長尺先受鋼管の支保効果を定量的に評価し、合理的な先受工の設計を評価するため、長尺先受鋼管の軸応力と曲げ応力を測定するひずみ計です。

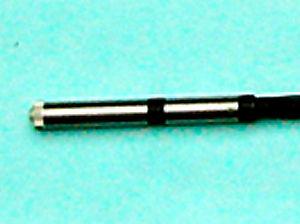

鏡補強ひずみ計

切羽の安定対策に用いる長尺鏡補強工法として、ＦＩＴチューブやＧＦＲＰパイプが使用されます。鏡補強工の心材管内にひずみ測定センサ管を挿入し、セメント系やレジン系で中詰注入し、心材に作用するひずみを間接的に自動測定するものです。

切羽前方変位計

切羽前方の地山変位測定は、切羽掘進に伴う時々刻々の切羽前方地山の変位状況を計測すため、自動計測が求められます。切羽から掘削の影響のない範囲までボーリングを行い、削孔最先端部に自動計測できるデータロガ及び埋設型の多点変位計をセットします。最深部を仮不動点とし、各測定点にアンカを固定し、そのアンカに連結された変位伝達ロッドと埋設多点変位計を連結して、アンカの移動量を測定します。

連結型水平傾斜計

トンネルセンター直上部（縦断方向に）に水平ボーリングを行い、専用の計測管を用いて傾斜計を挿入することにより、トンネル掘削前の段階で計測を開始し、施工による先行変位を含めた変化量を把握する目的として開発したものです。

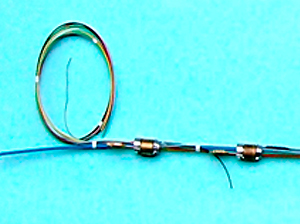

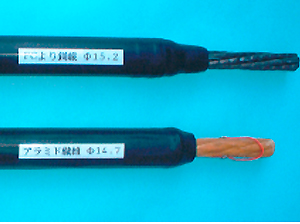

ケーブルボルト軸力計

事前の地山補強や切羽前方地山の安定対策などに長尺のケ－ブルボルトが利用されています。
ケーブルボルトの軸力測定は、支保の妥当性や地山の安定判断に活用され、合理的な設計資料となります。本器は、PCより鋼線から新素材ボルトまで、数多くのボルト軸力を計測することができます。

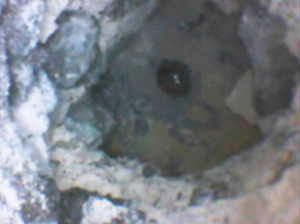

ファイバースコープ調査

既設トンネルの覆工コンクリート背面調査など、細部の調査に最適です。先端のカメラ内蔵部は、Φ6.9mmとなっており、今まで確認できなかった狭所の調査が可能となりました。電源はAC駆動だけでなく、DC駆動（乾電池による）も可能。そのため調査場所を選びません。調査は弊社熟練調査員が液晶画面で状況を確認し、静止画、動画ともに保存が可能で、詳細調査によって次施工に反映させます。
